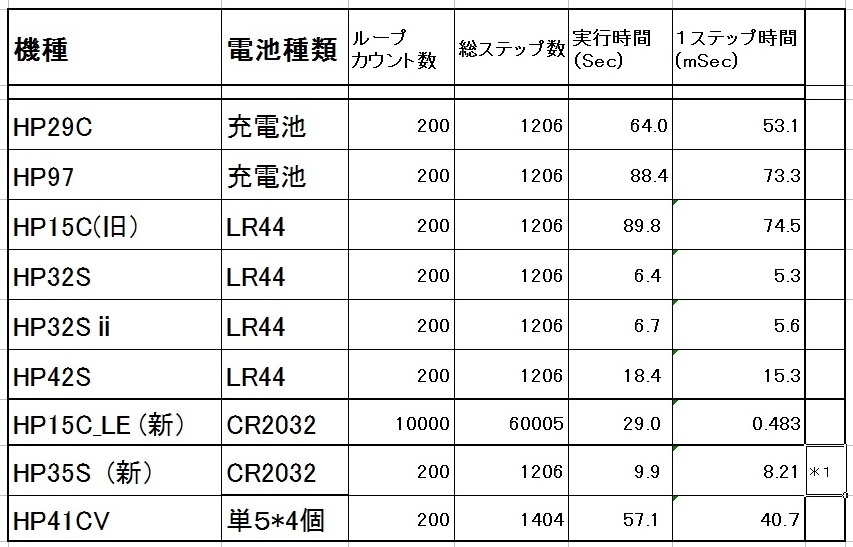

HP電卓の演算速度 HP35S, HP41CV を計測しました。
HP35SはHP15C_LEよりも十倍以上遅いのは不思議です。
測定プログラムは前回使用し他の機種に使ったものと同じです。
そもそもこういう仕様なのか、私の計測ミスなのか、もし原因判ったら教えてください。

HP41CVのプログラムはカウント終了比較のところが Xキ0 から X=0でやるために
ループのステップ数が6から7に増えています。

HP41CVのテストプログラムです。

LBL ”AA"
200
STO 00
LBL "BB"
1
STO -00
RCL 00
X=0?
R/S
GTO "BB"
